APPLICATIVO SCADA

È stato realizzato un pannello SCADA in ambiente LookOut per la gestione ed il controllo del sistema.

Si è definito un oggetto OPCclient per accedere ai dati dell’OPCserver della scheda Applicom.

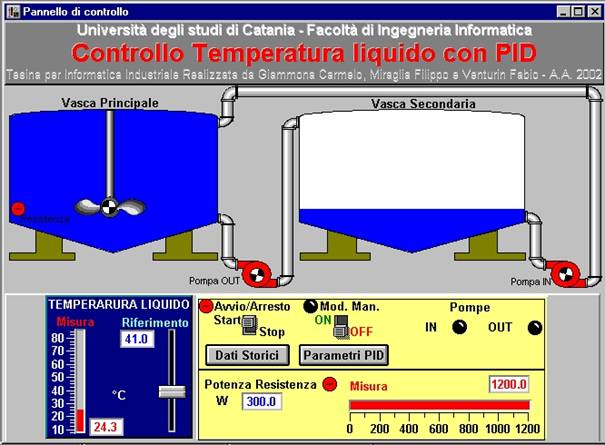

Dal pannello di controllo è possibile avviare il PLC tramite il comando start, impostare la modalità manuale ed attivare le pompe o impostare manualmente la potenza della resistenza; visualizzare la temperatura misurata e la potenza erogata dalla resistenza, scegliere la temperatura desiderata del liquido, monitorare lo stato delle pompe del miscelatore e della resistenza, i livelli di liquido nei due serbatoi e la modalità di funzionamento (automatica o manuale).

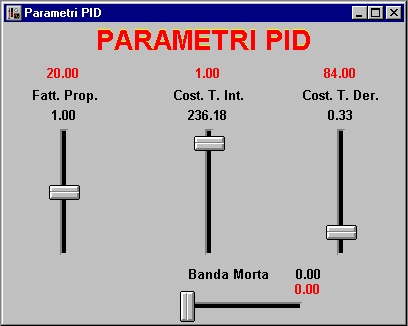

Un altro pannello dello SCADA permette di impostare i parametri del PID: banda morta, fattore proporzionale, costante di tempo dell’azione integrale e di quella derivativa.

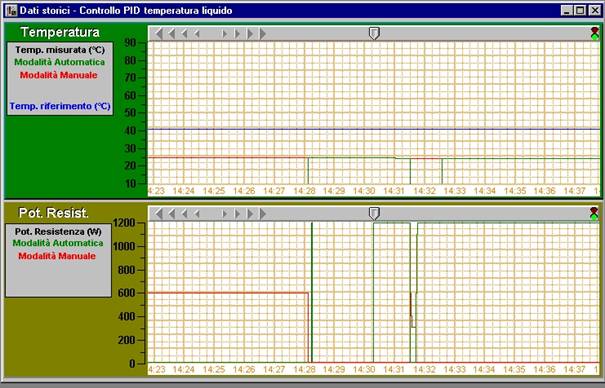

Un ultimo pannello consente la visualizzazione grafica dei dati storici relativi alla temperatura misurata e desiderata e la potenza erogata dalla resistenza, con indicazione della modalità di funzionamento (automatica o manuale).
